Apparatus for automatically controlling sedation flows .
- Sedation is a widespread technique for years in the United States, Canada and several European countries .
- The controlled delivery of oxygen and nitrous oxide inhalation , induces a feeling of relaxation , reducing the emotional , pain perception and anxiety state , increasing patient treatability and facilitating their collaboration with the physician , however keeping unchanged protective reflexes .
- It should be recalled that sedation does not cause side effects and contraindications has only generic .
- The device meets the requirements of EN 60204 product stability.

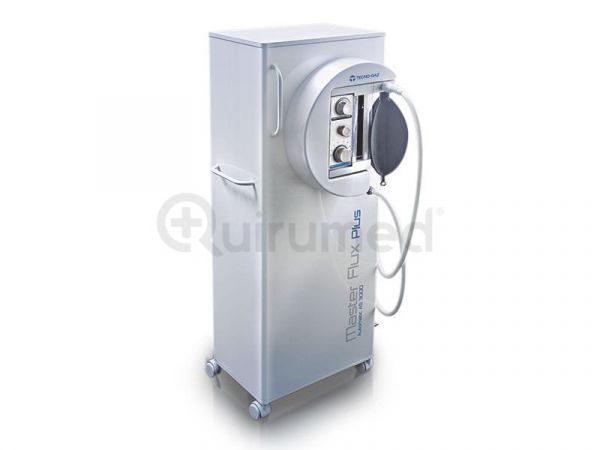

FURNITURE version ( ref. 048- 1600AS ) :
For the patient without visual impact and negative psychological , has designed an elegant piece of furniture that can hold bottles of oxygen and nitrous oxide with the relative reducers and connections .
The cabinet finish is RAL 9002 , equipped with wheels and instrument holder laminate surface . Inside is a compartment for storing bottles of 5 , 10 and 14 liters.
On the front you will find the accommodation for fluxométrica box , equipped with accessories.
Dimensions and weight:
Dimensions: 460 x 1182 x 442 mm (W x H x D )
Weight: 42 Kg
Supplied with :
Fluxométrica box .
Ball control breathing .
1 circuit with adult mask .
1 circuit with child mask .
1 OX reducer tube and free .
1 reducing N2O tube and free .
Version WALL ( ref. 048- 1601AS ) :
This version is equipped with extendable arm , links for connecting murals gases fluxométrica box and standard accessories.
Allows for a system in each working position , centralizing gas supply . If the device is not used simultaneously, it is sufficient to place the boom and jacks near each working position and box fluxométrica move from one position to another .
This solution ensures flexibility and economic savings.
Dimensions and weight:
Dimensions: 230 x 379 x 400 mm (W x H x D )
Weight: 5 kg
Supplied with :
Fluxométrica box .
Ball control breathing .
1 circuit with adult mask .
1 circuit with child mask .
1 OX reducer .
1 reducing N2O.
1 plate with sockets .
1 articulated arm.
Fluxométrica Box :
Fluxométrica box is a sophisticated mechanical engineering project delivery system by automatic proportioning .
He has chosen you as mechanical method of gas management is "direct" and therefore is not subject to other " drivers " electronic or electrical . In this way a product is obtained with high precision, highly reliable and simple to use .
Presents technical features that make it extremely versatile . It has effective safety devices that leave no margin for error and therefore impossible to have a negative effect on the patient.
SAFETY DEVICES
Blocking the flow of N2O when O2 pressure is zero (no oxygen )
Minimum oxygen concentration . Oxygen is always present in the proportion of 30% , thus avoiding the dangers of Hypoxia and anoxia .
A special valve prevents expired gases back to the circuit. In addition , a special device to breathe room air in the absence of gas.
EMERGENCY O2
Pressing the O2 device block the flow of N2O supplying 100% oxygen control both the ball and the patient treated.
AUTOMATIC FLOW CONTROL
The system has been studied so that the flow management is simple and fast . In fact, with the O2 flow control establish the flow in liters per minute required by the patient based on the respiratory volume . The adjustment knob allows the percentage of nitrous oxide can be regulated automatically supplied from 0 to 70 %
COLUMN FLOW
The columns indicate the flows are constructed for quick and easy reading of values.
POWER LINKS
The links are mounted on the rear of the box fluxométrica and have multiple connections, to avoid the possibility of confusing the tubes of the two gases. One more thing to increase the safety of the device.
Aparato para sedación con control automático de flujos.
- La sedación es una técnica muy extendida desde hace a?os en Estados Unidos, Canadá y varios países europeos.
- La administración controlada de oxígeno y óxido nitroso por vía inhalatoria, induce una sensación de relajación, reduciendo la carga emotiva, la percepción del dolor y el estado de ansiedad, aumentando la tratabilidad de paciente y facilitando su colaboración con el médico, manteniendo sin embargo inalterados los reflejos protectores.
- Es oportuno recordar que la sedación no produce efectos secundarios y presenta únicamente contraindicaciones genéricas.
- El dispositivo cumple las normas de estabilidad del producto EN 60204.
Versión MUEBLE (ref. 048-1600AS):
Para que el paciente no sufra un impacto visual y psicológico negativo, se ha dise?ado un elegante mueble que puede contener las botellas de oxígeno y óxido nitroso con los relativos reductores y conexiones.
El mueble es de color RAL 9002, dotado de ruedas y superficie laminada portainstrumentos. En su interior hay un compartimento para guardar botellas de 5, 10 y 14 litros.
En la parte frontal se encuentra el alojamiento para la caja fluxométrica, dotada de accesorios.
Medidas y peso:
- Medidas: 460 x 1182 x 442 mm (ancho x alto x profundo)
- Peso: 42 Kg
Se suministra con:
- Caja fluxométrica.
- Balón de control de respiración.
- 1 circuito con mascarilla para adultos.
- 1 circuito con mascarilla para ni?os.
- 1 reductor OX con tubo y conexión.
- 1 reductor N2O con tubo y conexión.
Versión PARED (ref. 048-1601AS):
Esta versión está dotada de brazo extensible, acoplamientos murales para la conexión de los gases, caja fluxométrica y accesorios estándar.
Permite disponer de un sistema en cada posición de trabajo, centralizando el suministro de gases. Si el aparato no se utiliza simultáneamente, es suficiente colocar el brazo extensible y las tomas cerca de cada posición de trabajo y desplazar la caja fluxométrica de una posición a otra.
Esta solución asegura flexibilidad y ahorro económico.
Medidas y peso:
- Medidas: 230 x 379 x 400 mm (ancho x alto x profundo)
- Peso: 5 Kg
Se suministra con:
- Caja fluxométrica.
- Balón de control de respiración.
- 1 circuito con mascarilla para adultos.
- 1 circuito con mascarilla para ni?os.
- 1 reductor OX.
- 1 reductor N2O.
- 1 placa con tomas.
- 1 brazo articulado.
Caja Fluxométrica:
La caja fluxométrica constituye un sofisticado proyecto de ingeniería mecánica con sistema de suministro mediante proporcionador automático.
Se ha optado por le método mecánico ya que la gestión de los gases es "directa" y por tanto no está subordinada a otros "controladores" electrónicos o eléctricos. De esta manera se obtiene un producto de alta precisión, sumamente fiable y de utilización sencilla.
Presenta unas características técnicas que lo hacen sumamente versátil. Cuenta con eficaces dispositivos de seguridad que dejan nulo margen al error y por tanto imposibilitan que se influya negativamente en el paciente.
DISPOSITIVOS DE SEGURIDAD
- Bloquea el flujo de N2O cuando la presión de O2 es cero (ausencia de oxígeno)
- Concentración mínima de oxígeno. El oxígeno está siempre presente en el porcentaje del 30%, evitando así los peligros de HIPOXIA y ANOXIA.
- Una vávula especial impide que los gases expirados regresen al circuito. Además, un dispositivo especial permite respirar aire ambiente en caso de ausencia de gas.
EMERGENCIA O2
- Pulsando el dispositivo O2 bloqueamos el flujo del N2O suministrando oxígeno al 100% tanto al balón de control como al paciente tratado.
REGULACION AUTOMÁTICA DEL FLUJO
- El sistema ha sido estudiado de forma tal que la administración de los flujos sea sencilla y rápida. De hecho, con el mando de flujo O2 establecemos el flujo en litros por minuto que necesita el paciente en base a su volumen respiratorio. El mando de regulación permite que el porcentaje de óxido nitroso suministrado pueda ser regulado automáticamente del 0 al 70%
COLUMNAS DE FLUJO
- Las columnas que indican los flujos están construidas para obtener una lectura fácil y rápida de los valores.
ACOPLAMIENTOS DE ALIMENTACIÓN
- Los acoplamientos están montados en la parte trasera de la caja fluxométrica y cuentan con varias conexiones, para evitar la posibilidad de confundir los tubos de los dos gases. Un detalle más que permite aumentar la seguridad del dispositivo.
