W eksperymencie: Prawo Biota-Savarta, profil gęstości strumienia magnetycznegoBpętli przewodzących prąd o różnych promieniachRoraz gęstości strumienia magnetycznego prostego przewodu.

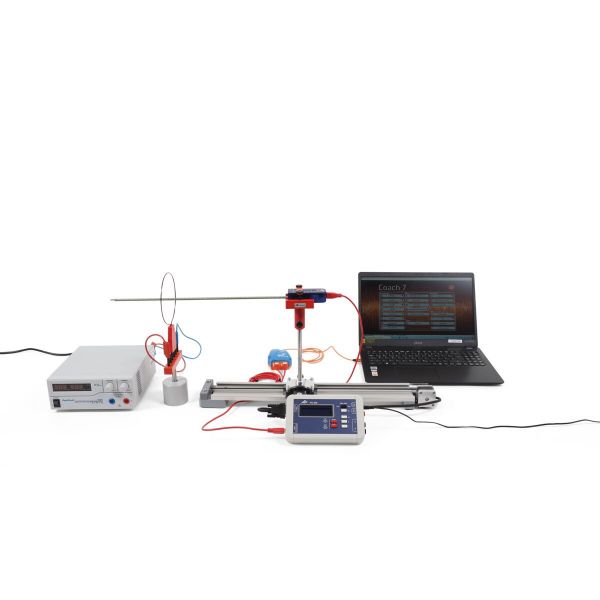

Zarówno pozycja czujnika pola magnetycznego, tj. odległośćzdo płaszczyzny pętli przewodnika, jak i gęstość strumienia magnetycznegoB są mierzone jednocześnie. Jest to realizowane za pomocą zdalnie sterowanego systemu pozycjonowania PS400 (nr artykułu 1023719) i czujnika pola magnetycznego (nr artykułu 1021798). Uzyskane dane cyfrowe są automatycznie przetwarzane i wizualizowane w oprogramowaniu Coach7, dzięki czemu profil gęstości strumienia magnetycznegoB(z) jest wyświetlany graficznie jednocześnie, gdy czujnik przechodzi przez pole magnetyczne.
Prawo Biota-Savarta:B(z) = µ0 I / 2 * R2 / ( R2+ z2)3/2 jest omówiony i zweryfikowany poprzez następujące podeksperymenty:
Profil gęstości strumienia magnetycznegoB(z)pętli przewodnika o promieniuRprzy danym prądzieI.
Zalety korzystania ze zdalnie sterowanego systemu pozycjonowania PS400: Używany system pozycjonowania PS400 (nr artykułu 1023719) zapewnia szybki, precyzyjny i powtarzalny pomiar pola magnetycznego generowanego przez pętlę przewodnika.
Zalety eksperymentów wspomaganych komputerowo: Poza zaletą natychmiastowej wizualizacji pomiaru, pomiar jest również bardzo szybki (< 30 s). Dlatego też zmiana warunków eksperymentalnych (np. pętle przewodnika o różnych promieniach lub różnych prądach) jest łatwa i szybka do wdrożenia.
Wariantycyfrowego przetwarzania danych:
Wariant 1: (PC/Tablet)
2 x
1021514
Kabel czujnika
1 x
1022284
WiLab
1 x
Licencja na oprogramowanie Coach7
lub
Wariant 2: (Rejestrator danych VinciLab)
2 x
1021514
Kabel czujnika
1 x
1021477
VinciLab
1 x
Licencja na oprogramowanie Coach7
Uwaga: Alternatywnie, pozycja wózka systemu pozycjonowania może być odczytana za pomocą napięcia wyjściowego VOut. W ten sposób systemy monitorowania lub oprogramowanie innych dostawców mogą uzyskać informacje o pozycji za pomocą odpowiedniego czujnika napięcia.
