Cel: Określenie impedancji indukcyjnej jako funkcji indukcyjności i częstotliwości.

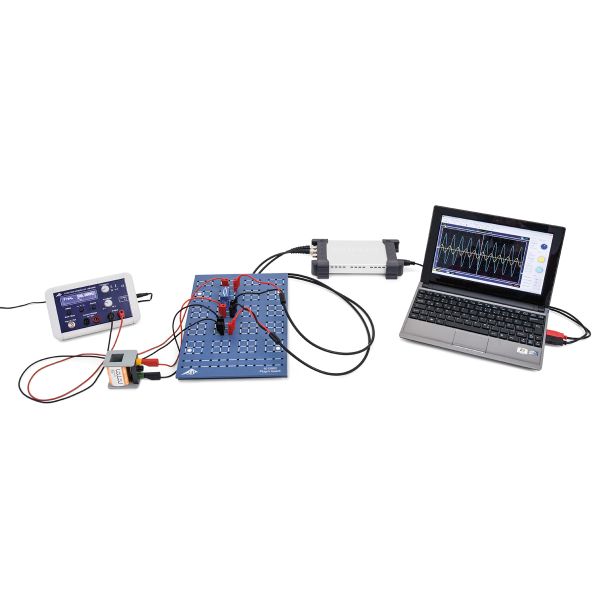

Każda zmiana prądu płynącego przez cewkę indukuje napięcie. Jeśli płynie prąd przemienny, indukowane jest napięcie przemienne, które jest przesunięte w fazie względem prądu. W kategoriach matematycznych zależność tę można najłatwiej wyrazić, jeśli prąd, napięcie i impedancję traktuje się jako wartości zespolone, przy czym należy uwzględnić składowe rzeczywiste. W tym eksperymencie generator częstotliwości dostarcza napięcie przemienne o częstotliwości do 2 kHz. Dwukanałowy oscyloskop jest używany do rejestrowania napięcia i prądu, dzięki czemu można określić amplitudę i fazę obu. Prąd płynący przez cewkę jest określony przez spadek napięcia na rezystorze o wartości, która jest pomijalna w porównaniu z impedancją indukcyjną wykazywaną przez samą cewkę.
