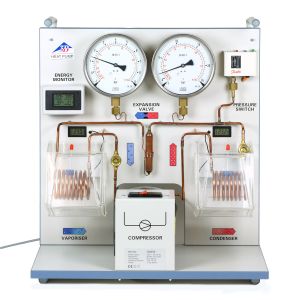

Eksperyment: Pompy ciepła, wyposażenie podstawowe (230 V, 50/60 Hz)

SKU

003-8000599

Informacje o produkcie

Informacje o tym produkcie

Cel: Zapisanie i przeanalizowanie wykresu ciśnienie-entalpia dla sprężarkowej pompy ciepła.

Elektryczna sprężarkowa pompa ciepła składa się ze sprężarki z silnikiem napędowym, skraplacza, zaworu rozprężnego i parownika. Jej działanie opiera się na cyklicznym procesie z przemianą fazową, przez który przechodzi czynnik roboczy w pompie; w idealnym przypadku proces ten można podzielić na cztery etapy obejmujące sprężanie, skraplanie, rozprężanie i parowanie. Teoretyczny współczynnik wydajności idealnego procesu cyklicznego można obliczyć na podstawie entalpii właściwych _h1, _h2 i _h3 odczytanych z wykresu Molliera. Określenie entalpii _h2 i _h3 idealnego procesu cyklicznego oraz ilości ciepła _ΔQ2 dostarczonego do zbiornika gorącej wody w przedziale czasu Δt umożliwia oszacowanie przepływu masowego czynnika roboczego.

Dodatkowo zalecane: Suplement UE2060300S.
