Eksperyment Francka-Hertza:
Kwantyzacja energii, a także generowanie, rejestracja i analiza widm oraz związane z tym eksperymentalne potwierdzanie modeli są ważnymi elementami większości programów nauczania na całym świecie. Dobrze znany eksperyment Jamesa Francka i Gustava Hertza z 1913 roku ma fundamentalne znaczenie dla wykrywania dyskretnych stanów energetycznych w atomach. Ze względu na znaczenie tych odkryć dla współczesnej fizyki, 3B Scientific oferuje trzy kompletne eksperymenty skompilowane dla edukacji szkolnej i uniwersyteckiej wraz ze szczegółowymi opisami eksperymentów (patrz "Zalecenia").
Eksperyment Francka-Hertza na rtęci bada skwantowaną energię wyjściową swobodnych elektronów w nieelastycznych zderzeniach z atomami rtęci. Energia wzbudzenia linii rezonansowej rtęci (
61S0 -
63P1) została określona na 4,9 eV.
Specyfikacje produktu:
Lampa:

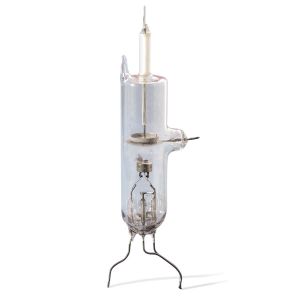

Lampa Francka-Hertza jest wysoce ewakuowaną lampą elektronową z wypełnieniem rtęciowym i płasko-równoległym układem elektrod składającym się z pośrednio ogrzewanej katody tlenkowej z otworem, siatkowanej anody i elektrody zbiorczej. Aby uzyskać wysokie prawdopodobieństwo uderzenia, odległość między katodą a anodą została wybrana jako duża (8 mm) w porównaniu do średniej długości drogi swobodnej w atmosferze Hg (przy ok. 180 ° C). Natomiast odległość między anodą a elektrodą zbiorczą jest niewielka.
Piec grzewczy:
Aby osiągnąć wymagane ciśnienie par rtęci dla wystarczającego prawdopodobieństwa zderzenia elektronów z atomami rtęci, lampa elektronowa musi być podgrzewana w piecu. Rurkę Francka-Hertza umieszcza się w taki sposób, aby cała rurka, w tym przewody łączące, osiągnęła stałą, jednorodną temperaturę. Jest to konieczne, ponieważ gęstość pary rtęci zawsze podąża za najzimniejszą częścią rurki. Elektryczny piec grzewczy z ciągłą kontrolą temperatury jest wyposażony w cyfrowy wyświetlacz temperatury ustawionej i rzeczywistej. Pomiar i kontrola temperatury odbywa się za pomocą zintegrowanego mikrokontrolera i czujnika Pt100.
Obudowa:

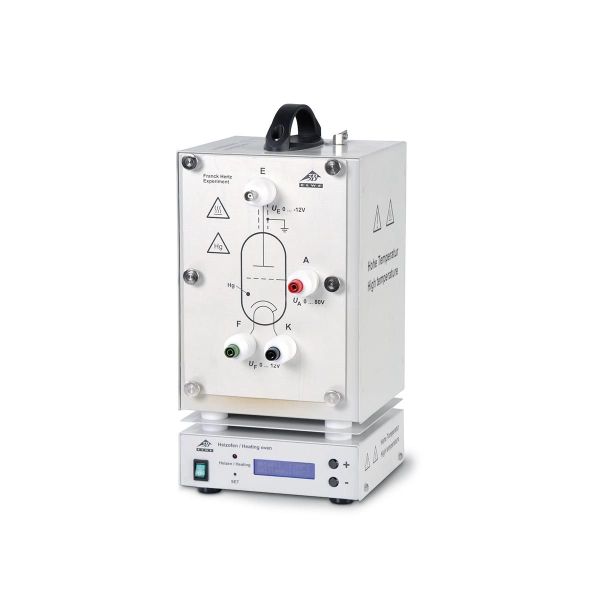

Rurka i grzałka są umieszczone w malowanej metalowej obudowie z dwoma okienkami. Obudowa jest wyposażona w otwór z uchwytem sprężynowym na termometr i izolowany termicznie uchwyt do przenoszenia.
Dane techniczne:| Franck-Hertz-Tube |
| Ogrzewanie: | 4 do 9 V AC/DC |
| Napięcie sieci: | 0 do 80 V |
| Napięcie licznika: | ok. 1,5 V |
| Temperatura pracy: | ok. 160°C - 200°C |
| Wymiary: | ok. 130 mm x 26 mm Ø |
| Masa: | ok. 380 g |
| Grzałka / obudowa |
| Napięcie zasilania: | 230 V (50/60 Hz) |
| Otwór z przodu: | ok. 230 mm x 160 mm |
| Moc grzewcza: | 400 W |
| Maksymalna temperatura: | 300°C |
| Stałość temperatury: | ok. ±1°C |
| Wymiary: | ok. 335 mm x 180 mm x 165 mm |
| Masa: | ok. 5,6 kg |
Zalecenie:
3B Scientific oferuje na temat "Wykrywanie dyskretnych stanów energetycznych w atomach" trzy kompletne eksperymenty skompilowane dla edukacji szkolnej i uniwersyteckiej ze szczegółowym opisem eksperymentu:
| Nr pozycji : | Eksperyment |
| 8000712 | Eksperyment Francka-Hertza na rtęci (230 V, 50/60 Hz) |
| 8000714 | Eksperyment Francka-Hertza z neonem (230 V, 50/60 Hz) |
| 8000716 | Potencjały krytyczne (230 V, 50/60 Hz) - Wyznaczanie energii wzbudzenia i jonizacji w powłoce elektronowej atomu |
