Informacje o produkcie
Informacje o tym produkcie
Tematy eksperymentalne, które można badać za pomocą tego urządzenia, obejmują:
- Absorpcja rezonansowa obwodu oscylacyjnego o wysokiej częstotliwości
- Zależność częstotliwości rezonansowej od pola magnetycznego
- Szerokości linii rezonansowych
- Spin elektronów i protonów
- Moment magnetyczny cząstek atomowych i jąder
- Wyznaczanie jądrowych współczynników g
- Tomografia spinu jądrowego

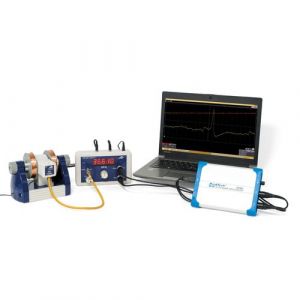

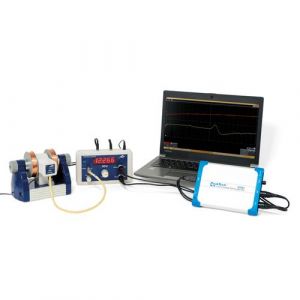

Jednostka sterująca ESR/NMR jest używana w połączeniu z modułem ESR (1022705) do badania elektronowego rezonansu spinowego (ESR) w DPPH (difenylopikrylohydrazyl) oraz z modułem NMR (1022706) do badania jądrowego rezonansu magnetycznego (NMR) w glicerynie, polistyrenie i teflonie
.
Rezonanse mogą być obserw
owane w wyniku
przejść indukowanych przez wysokie częstotliwości spowodowane zmianami w zewnętrznym polu magnetycznym. Krzywe absorpcji rezonansowej można oglądać za pomocą prostego dwukanałowego oscyloskopu.
Konsola sterująca zapewnia napięcie sterujące i zasilające dla używanej sondy testowej i pary cewek
. Zapewnia
również odpowiedni sygnał dla oscyloskopu i wyświetla wartość sygnału wysokiej częstotliwości w hercach.
Jednostka sterująca ESR/NMR o numerze 1022700 jest przeznaczona do zasilania sieciowego 230 V / 50-60 Hz (±10%), natomiast 1022702 jest przeznaczona do zasilania 115 V / 50-60 Hz (±10%)
.
Dostarczony sprzęt:
1 Konsola sterująca1
Zasilacz
wtykowy, 12 V AC (230 V, 50/60
Hz
)
Dane techniczne:
Konsola
sterującaWejście sondy: 4-stykowe gniazdo
LemoZłącza
cewki
:
Źródło prądu piłokształtnego, 0 - 250 mA, 50 ms, para złączy
współosiowychWyjście pola
magnetycznego
: proporcjonalne do prądu cewki, 0 do 1 V, gniazdo
BNCWyjście
sygnału
:
Sygnał rezonansowy,
0 do 1 V, gniazdo
BNCZakres
częstotliwości
:
45 do 75
MHz
ok.
(ESR)
11 do 15 MHz ok.(NMR
)
Dane ogólne:
Zasilanie:
Zasilacz
wtykowy 12 V AC, 2,0 A, koncentryczne złącze zasilania 5,5 x 2,5 mm, długość kabla: 2
mTemperatura
pracy
:
5 °C do 40 °CMaksymalna
wilgotność
względna
: 80 %
Wymiary: konsola
170x105x45 mm
³Zasilacz
wtyczkowy100
x 90 x70 mm³Waga
: ok. 1050 g wraz z zasilaczem
Kompatybilność elektromagnetyczna:
Emisja:
EN
55011:2009Odporność
:
EN 61326-1:2013
Bezpieczeństwo elektryczne:
Przepisy bezpieczeństwa:
DIN
EN
61010-1
DIN EN 61558-2-6Transformator
:
Transformator bezpieczeństwa ac-cording to DIN EN
61558-2-6
Klasa urządzenia: 2Stopień zanieczyszczenia
: 2Typ
ochrony:
IP20
Dodatkowo wymagane wyposażenie:
1 moduł ESR
1022705lub1
moduł NMR
10227061 Oscyloskop cyfrowy
, 2x
30 MHz
1020910lub1
Oscyloskop PC, 2x 25 MHz
10208572 Kable wysokiej częstotliwości
1002746
