Tematyka eksperymentu:
- Odchylenie elektronów w jednorodnym polu magnetycznym
- Zamknięta orbita lub ścieżka spiralna
- Wyznaczanie ładunku właściwego elektronu e/m
Ten kompletny system eksperymentalny służy do wyznaczania ładunku właściwego elektronu i badania ugięcia wiązki elektronów w jednorodnym polu magnetycznym. System jest dostarczany w komplecie z lampą cienkowiązkową, parą cewek Helmholtza do generowania jednorodnego pola magnetycznego i jednostką operacyjną do zasilania. Rura wiązki precyzyjnej i para cewek Helmholtza są zamontowane na jednostce sterującej, przy czym rurę wiązki precyzyjnej można obracać wokół jej osi pionowej. Zarówno lampa, jak i para cewek są połączone wewnętrznie z jednostką roboczą bez potrzeby stosowania zewnętrznego okablowania. Wszystkie napięcia zasilające lampę i prąd płynący przez cewki Helmholtza są regulowane. Napięcie anodowe i prąd cewki są wyświetlane cyfrowo i mogą być dodatkowo wykorzystywane jako równoważne wartości napięcia. Wewnątrz precyzyjnej lampy wiązka elektronów jest generowana przez system składający się z pośrednio ogrzewanej katody tlenkowej, perforowanej anody i cylindra Wehnelta. Jonizacja uderzeniowa atomów neonu tworzy bardzo jasny, również ostro ograniczony ślad ścieżki elektronów w rurze. Jeśli rura jest ustawiona optymalnie, a przez cewki Helmholtza przepływa odpowiedni prąd, elektrony są odchylane na kołową orbitę, której średnicę można łatwo określić, gdy elektrony uderzają w jeden z równo oddalonych znaczników pomiarowych, powodując zapalenie się jego końca. Średnica, napięcie anody i pole magnetyczne są parametrami używanymi do określenia ładunku właściwego elektronu. Pole magnetyczne można obliczyć na podstawie prądu cewki, jeśli znana jest geometria pary cewek Helmholtza.
Cewka cienkowiązkowa:
Wypełnienie gazem: Neon
Ciśnienie gazu: 1,3x10-5 hPa
Średnica bańki: 165 mm
Średnica orbity: 20 ... 120 mm
Odstęp między znakami pomiarowymi: 20 mm
Para cewek Helmholtza:
Średnica cewki: ok. 300 mm
Liczba zwojów: 124
Pole magnetyczne: 0 ...3,4 mT (0,75 mT/A)
Jednostka operacyjna:
Prąd cewki: 0 ... 4,5 A, 3-cyfrowy wyświetlacz cyfrowy
Wyjście pomiarowe: 1 V*IB / A
Napięcie anodowe: 15 ... 300 V, 3-cyfrowy wyświetlacz cyfrowy
Wyjście pomiarowe: 0,01*UA
Napięcie grzania: 5 ... 7 V
Napięcie Wehnelta: 0 ... -50 V
Dane ogólne: Kąt obrotu rury: -10° ... 270°
Napięcie zasilania: 100 - 240 V, 50/60 Hz
Kabel zasilający: EU, UK i US
Wymiary: około 310x275x410 mm³
Waga: około 7,5 kg
Kompletny system lampy precyzyjnej składa się z następujących części:

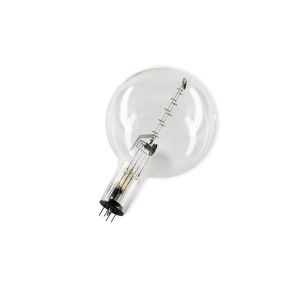

Lampa Fine Beam Tube T
Jednostka sterująca dla rury precyzyjnej wiązki
Zapasowa rura do rury precyzyjnej wiązki T: 1024632
