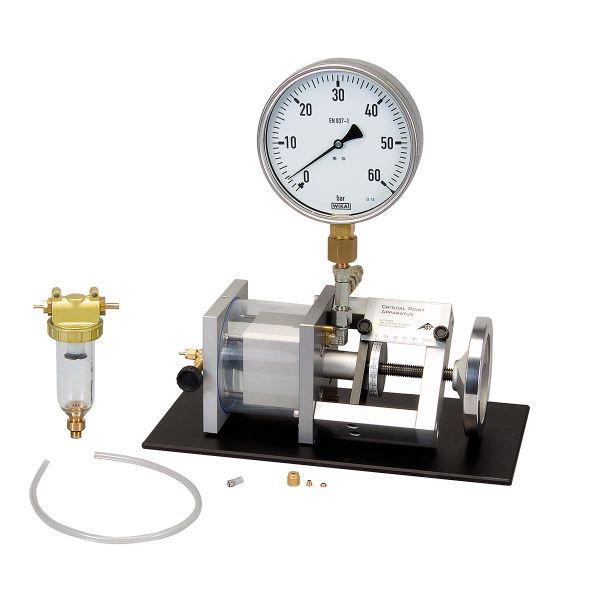

Precyzyjne urządzenie do badania sprężania i skraplania gazu, określania punktu krytycznego i rejestrowania izoterm na wykresach p-V (Clapeyrona). Gazem testowym jest sześciofluorek siarki (SF6), którego temperatura krytyczna wynosi 318,6 K (45,5°C), a ciśnienie krytyczne 3,76 MPa (37,6 barów), co pozwala na prostą konfigurację eksperymentu.

Urządzenie zawiera przezroczystą komorę pomiarową, która jest wysoce odporna na wycieki i ściskanie. Objętość wewnątrz celi jest zmieniana za pomocą precyzyjnie regulowanego pokrętła ręcznego, a zmiana jest wskazywana przez połączenie stałej i obrotowej skali z dokładnością do 1/1000 maksymalnej objętości. Ciśnienie jest generowane przez układ hydrauliczny zawierający olej rycynowy o jakości zatwierdzonej medycznie. Komora pomiarowa i układ hydrauliczny są oddzielone uszczelką kołpakową, która zwija się wraz ze wzrostem objętości. Taka konstrukcja oznacza, że gradient ciśnienia między komorą pomiarową a komorą olejową jest pomijalny. Manometr mierzy ciśnienie gazu zamiast ciśnienia oleju bez zajmowania martwej przestrzeni wewnątrz komory pomiarowej. Podczas przejścia z fazy gazowej do ciekłej i odwrotnie, możliwe jest obserwowanie powstawania pierwszych kropli cieczy i znikania ostatnich pęcherzyków gazu.

Komora pomiarowa jest zamknięta w przezroczystej komorze wodnej. Termostat cyrkulacyjny pozwala na utrzymanie stałej temperatury, która może być monitorowana za pomocą termometru.
Praktyczne wskazania objętości, ciśnienia i temperatury pozwalają na łatwe rejestrowanie wykresów p-V lub pV-p, zapewniając jakościowo poprawne wyniki. Zależne od ciśnienia i temperatury poprawki objętościowe zapewniają również ilościowo dokładne wyniki w porównaniu ze standardowymi wartościami odniesienia.
Patrz także eksperyment UE2040300.


Obserwacje jakościowe:

• Stany ciekłe i gazowe
• Dynamiczne sprężanie i rozprężanie
• Tworzenie punktu przejścia w różnych temperaturach

• Wyświetlanie punktu krytycznego i temperatury
• Rejestrowanie izoterm na wykresach p-V (Clapeyrona)
• Rejestracja izoterm na wykresach pV-p (Amegat)
• Krzywe ciśnienia dla pary nasyconej
• Różnice między gazami rzeczywistymi a gazami idealnymi

• Temperatura krytyczna: 318,6 K (45,5°C)
• Ciśnienie krytyczne: 3,76 MPa (37,6 barów)
• Objętość krytyczna: 197,4 cm3/mol
• Gęstość krytyczna: 0,74 g/mol
• Zakres temperatur: 10 - 60°C
• Maksymalne ciśnienie: 6,0 MPa (60 barów)
• Maksymalna objętość: 15,7 cm3
• Średnica manometru: 160 mm
• Otwór na czujnik temperatury: 6 mm śr.
• Przyłącza kontroli temperatury: 7 mm śr.
• Przyłącze zaworu redukcyjnego: 1/8" śr.
• Standardowe przyłącze gazu: 3,5 mm śr.
• Wymiary: 380x200x400 mm³ ok.
• Masa: ok. 7 kg.

• 1 Urządzenie punktu krytycznego wypełnione olejem hydraulicznym (rycynowym), ale bez gazu testowego (SF6). Zawiera wbudowaną zabezpieczoną dyszę przyłączeniową do kanistrów gazowych MINICAN®.
• 1 Urządzenie do napełniania olejem
• 1 Kątowy klucz sześciokątny 1,3 mm (do śruby dociskowej na skali obrotowej)
• 1 Wąż z tworzywa sztucznego o średnicy wewnętrznej 3 mm
• 1 Złącze śrubowe do rur 1/8" (SW 11)
• 1 Smarownica
