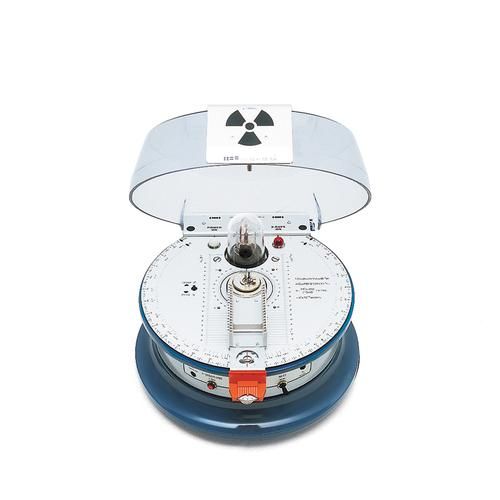

Komora eksperymentalna znajduje się w zamkniętej, odpornej na promieniowanie obudowie z przezroczystą osłoną z syntetycznego szkła. Jeśli osłona z syntetycznego szkła zostanie otwarta, źródło wysokiego napięcia dla lampy rentgenowskiej zostanie automatycznie wyłączone. Wysokopróżniowa lampa rentgenowska z bezpośrednio podgrzewaną katodą wolframową i miedzianą anodą jest umieszczona w komorze ze szkła borokrzemianowego z cienkościennym, wklęsłym oknem emisji promieniowania. Osłona ze szkła ołowiowego z kolimatorem powoduje, że promieniowanie rentgenowskie pojawia się równolegle do płaszczyzny eksperymentu i zapewnia osłonę przed promieniowaniem rozproszonym. Goniometr z poziomą przeciw-rurką składa się z centralnego uchwytu próbki i obrotowego ramienia. W formie tacy na slajdy, ramię to służy jako mocowanie dla rury Geigera-Müllera (U19201), komory jonizacyjnej (U19208), a także urządzeń eksperymentalnych w formacie slajdów lub na płycie bazowej 5 cm x 5 cm (na przykład z U19205, U19206, U19207). Ramię obrotowe może być obracane ręcznie niezależnie od uchwytu próbki lub pod ustalonym wzajemnym kątem w stosunku 2:1, na przykład w przypadku eksperymentów z odbiciem Bragga. Urządzenie jest wyposażone w skalę kątową i milimetrową, oznaczenia pozycji urządzeń eksperymentalnych, a także odporne na promieniowanie tuleje na kable i węże. Napięcie anody: 20/30 kV, przełączane i stabilizowane elektronicznie Prąd emisji: 0 do 80 μA, regulowany bezstopniowo i stabilizowany elektronicznie Podgrzewanie katody: 4 V, 1 A Ogniskowa: 5x1 mm2 Materiał anody: Cu Kolimator ołowiowo-szklany: apertura emisji promieniowania o średnicy 5 mm. Rozbieżność promieniowania: lepsza niż 10° Charakterystyczna długość fali promieniowania: Cu -Kα: 154 pm, Cu -Kβ: 138 pm Goniometr z rurką przeciwbieżną: Zakresy obrotu: 0°, +10° do +130° i -10° do +130° względem osi promienia Sprzężenie kątowe: niezależne od uchwytu próbki lub w stosunku 2:1 Dokładność pomiaru kąta Bragga: 5 minut łukowych Timer: od 0 do 55 minut, regulowany bezstopniowo Pobór mocy: 100 VA Wymiary: Aparat rentgenowski: ok. 250 mm x 370 mm śr. Rura rentgenowska: ok. 100 mm x 32 mm śr. Waga: ok. 9 kg
